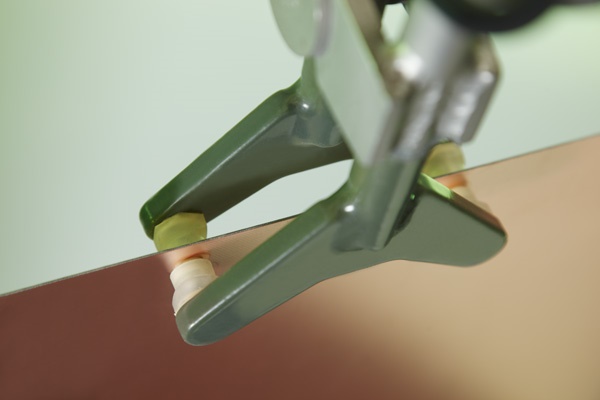

Leiterplattenklammern werden vorwiegend bei automatischer Bestückung eingesetzt. GS LP-Klammern sind aber auch für die Handbestückung geeignet. Mit speziellen Dichtungen ausgestattet, wird das Entmetallisieren um ein vielfaches reduziert.

Leiterplatten-Klammern für automatische Bestückung.
Das Öffnen und Schließen der LP-Klammer erfolgt durch einen Pneumatikzylinder.

LP-Klammern mit Feststellriegel für halbautomatische Bestückung.
Das Öffnen der Klammer wird durch den Pneumatikzylinder erzeugt und schließt sich von Hand durch Öffnen des Feststellriegels.

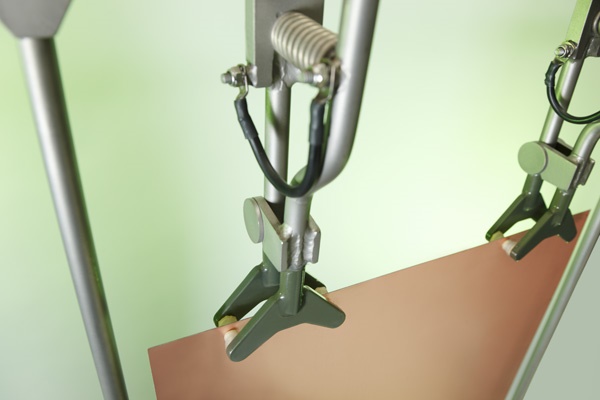

LP-Klammern für Handbestückung.
Das Öffnen der Klammer erfolgt von Hand und das Schließen wird durch eine Druckfeder ausgeführt.

Die LP-Klammern können für frontale oder senkrechte Beladung ausgelegt werden. Es können Platten mit einer Stärke von 0.2 - 5.0 mm gespannt werden. Für stärkere Platten kommen Parallelspannklammern zum Einsatz.

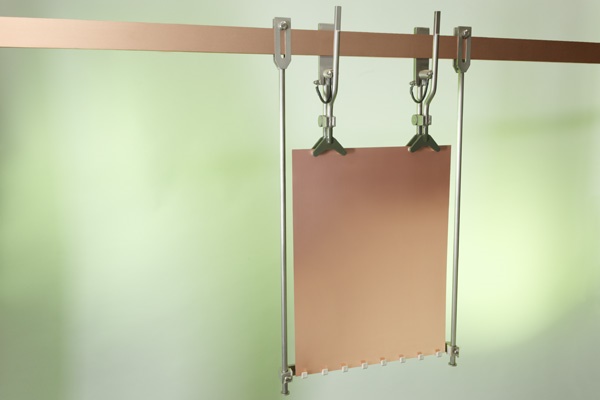

Für Flexplatten/ Folien oder Warenträger mit Vibration empfehlen wir einen Unterzug. Unterzüge werden unterhalb der Platten einmalig am Warenträger befestigt und werden in verschiedenen Varianten angeboten: spannend oder stützend, verstellbar oder starr.

Spannende Unterzüge werden bei dünnen Leiterplatten eingesetzt. Die Leiterplatten werden am Unterzug fest verspannt. Dadurch wird gewährleistet, dass die Leiterplatte durch die Badbewegung nicht beschädigt wird und die Abscheidung gleichmäßig bleibt.

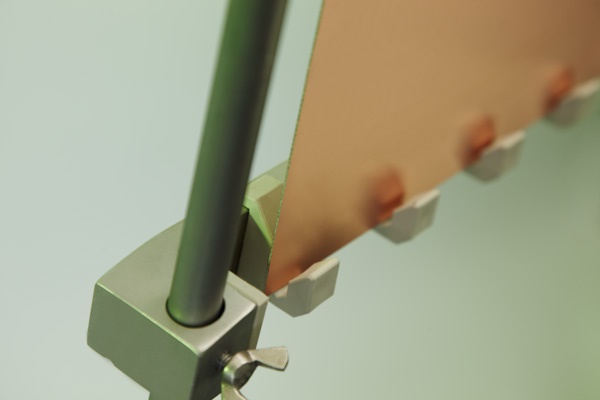

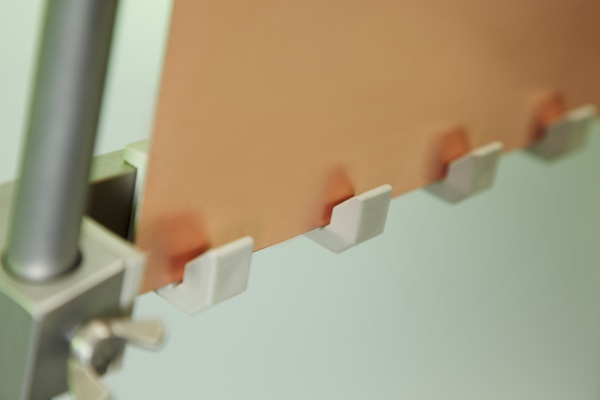

Stützende Unterzüge werden bei stärkeren starren Leiterplatten eingesetzt. Die Platten werden in die am Unterzug befestigten Aufnahmen eingesetzt. Damit wird das Schwingen im Bad verhindert und die Vibrationen abgefangen. Es besteht ebenfalls keine Absturzgefahr mehr.
